レベリングシステム

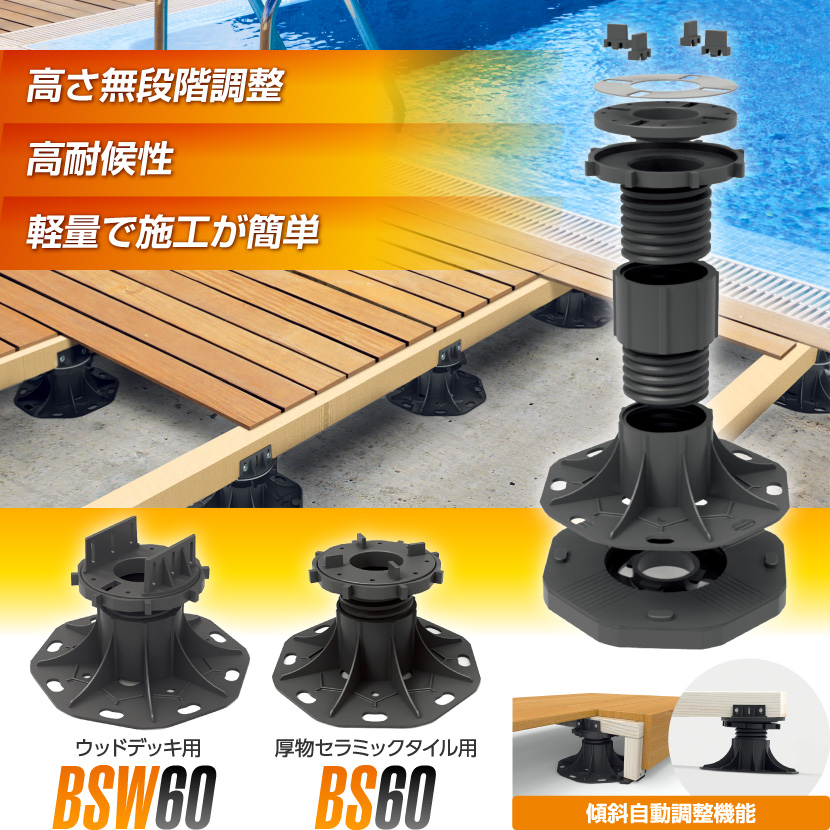

![レベリングシステム 高さ無段階調整 高耐候性 軽量で施工が簡単](https://the-only1.com/wp-content/uploads/2020/03/img_header_fixplus_levelingsystem.jpg)
Fixplusレベリングシステムは、耐候性樹脂製のプラスチックで出来たデッキ施工用部材です。セラミックタイルやウッドデッキ等を施工する際の高さ調整は製品本体を回すだけでスピーディーで正確。屋上やベランダ、テラスやプール等、様々なエクステリアデッキに最適です。
- 商品紹介動画
- Fixplusレベリングシステムの特徴
- セルフレベリング機能
- 商品説明
- 厚物セラミックタイル用・BS60
- 価格表
- 簡単な施工方法とは
- BS60用専用部材
- ウッドデッキ用・BSW60
- 価格表
- 簡単な施工方法とは
- 製品の耐荷重について
- その他の部材
- カタログダウンロード
- 施工手順書ダウンロード
- CADデータダウンロード
商品紹介動画
Fixplusレベリングシステムの施工方法を解説した動画です。
20mm厚600角セラミックタイル施工の下地フラットについて解説した動画です。
セラミックタイルデッキ端部の側面立上り納め部材の組み立て方を解説した動画です。
Fixplusレベリングシステムの特徴
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_tokucho01.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_tokucho02.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_tokucho03.jpg)

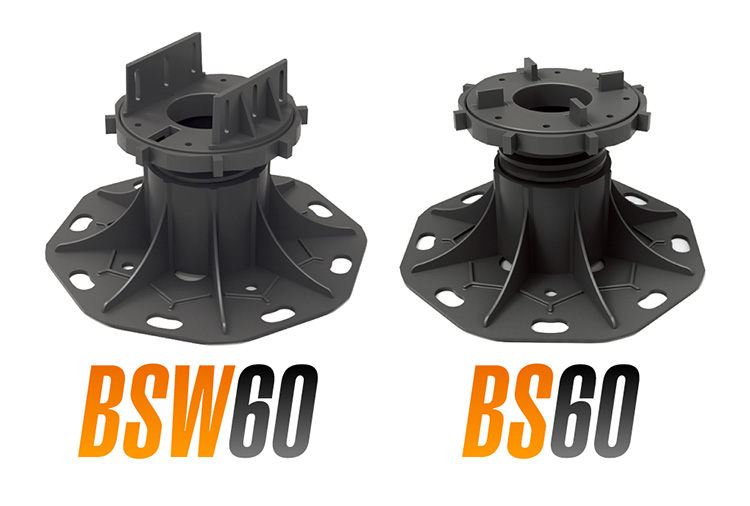

![レベリングシステム 厚物セラミックタイル用・BS60 ウッドデッキ用・BSW60](https://the-only1.com/wp-content/uploads/2020/03/img_fixplus_levelingsystem_tokucho04.jpg)
セルフレベリング機能
[5%自動調整]
上部取り付けタイプ
(品番:SLC001 価格:¥350/組)
SLC001を使用した場合は10mm設置高が高くなります。
![SLC001を取り付けるだけ](/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling01.jpg)
![SLC001を取り付けるだけ](/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling01_sp.jpg)
![5%自動調整](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling02.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling03.jpg)
下部取り付けタイプ
(品番:CR1 価格:¥450/組)
CR1を使用した場合は20mm設置高が高くなります。
![CR1の上に置くだけ施工](/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling04.jpg)
![CR1の上に置くだけ施工](/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling04_sp.jpg)
![5%自動調整](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling05.jpg)
![BS60-01 CR1](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_selfleveling06.jpg)
商品説明
![BS60 厚物セラミックタイル用](/wp-content/uploads/2018/09/title_item_fixplus_levelingsystem_bs60.jpg)
![BS60 厚物セラミックタイル用](/wp-content/uploads/2018/09/title_item_fixplus_levelingsystem_bs60_sp.jpg)
厚物セラミックタイル用・BS60
Fixplusレベリングシステムは、最小32mmから最大250mmまでの高さを調整できます。

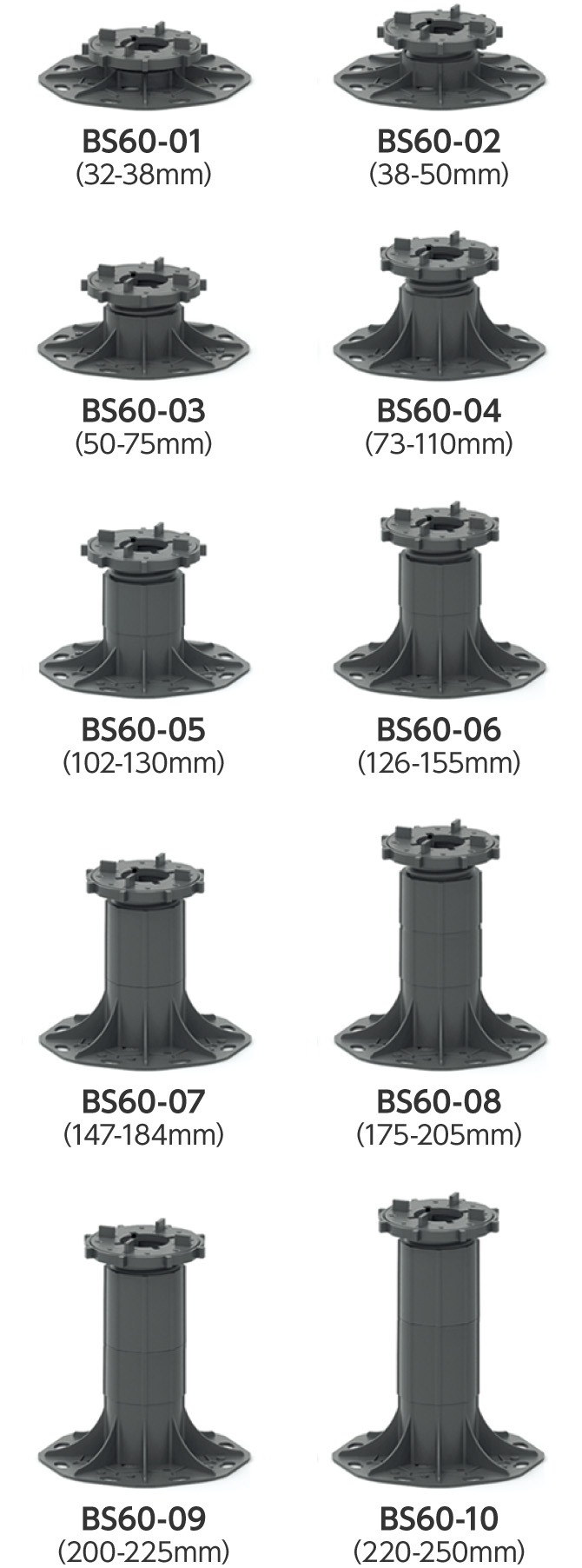

![BS60-01(32-38mm) ~ BS60-10(220-250mm)](/wp-content/uploads/2021/05/img_fixplus_levelingsystem_bs60_lineup.jpg)
![BS60-01(32-38mm) ~ BS60-10(220-250mm)](/wp-content/uploads/2021/05/img_fixplus_levelingsystem_bs60_lineup_sp.jpg)
![目地からの雨水等の排水が可能](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit01.jpg)
![床下にケーブル等の配線ができ、点検や改修が可能](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit02.jpg)
![接着コンクリート分の重量が軽量化](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit03.jpg)
![優れた温度変化耐候性(-40°~+80℃の範囲)](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit04.jpg)
![室内での遮音性 ・ 遮熱性が高まる](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit05.jpg)
![下地を選ばず傷つけない](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit06.jpg)
![施工が早くて確実](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit07.jpg)
![下地の勾配の修正不要(5%以内)](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_merit08.jpg)
BS60を使用した、ウッドデッキタイル20mmの施工例
ウッドデッキタイル20mmは、セラミックタイルの優れた特性により「高い耐候性・メンテナンスが簡単・リアルな木目調」と言った特徴を持った、ウッド調タイルデッキを作るための20mm厚セラミックタイルです。BS60シリーズを使用した施工が可能です。
![ウッドデッキタイル20mm 施工例 レベリングシステムでデッキ施工](https://the-only1.com/wp-content/uploads/2021/03/img_wooddecktile_example_levelingsystem.jpg)
BS60を使用して、ウッドデッキタイル20mmをDIYで施工した動画です。
ウッドデッキタイル20mmの詳細はこちらからご覧ください。
価格表
品番 | セット価格(1組) |
---|---|
BS60-01 (32-38mm) |
500円 |
BS60-02 (38-53mm) |
550円 |
BS60-03 (53-75mm) |
600円 |
BS60-04 (73-110mm) |
650円 |
BS60-05 (102-130mm) |
800円 |
BS60-06 (126-155mm) |
850円 |
BS60-07 (147-184mm) |
900円 |
BS60-08 (175-205mm) |
1,050円 |
BS60-09 (200-225mm) |
1,100円 |
BS60-10 (220-250mm) |
1,150円 |
簡単な施工方法とは
Fixplusレベリングシステムは、厚物セラミックタイル等の床材を置敷施工するだけです。
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_sekou01.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_sekou02.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_sekou03.jpg)
BS60用専用部材
目地部スペーサー
目地部のスペーサーは標準品で3mmのセットになっておりますので、目地部スペーサーのタブに差し込んで使用してください。
2mmと4mmのスペーサーもご用意しております。(40個入り/袋 ¥500)
![TC0002 TC0003 TC0004](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_spacer01.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_spacer02.jpg)
目地幅は2mm、3mm、4mmの3種類をお選びいただけます。
![タブ2mm タブ3mm タブ4mm](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_spacer03.jpg)

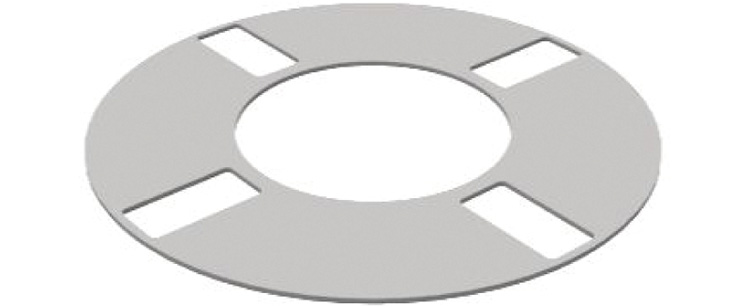

タイル用がたつき防止用パッキン(¥70/枚)
t=1mm
![HC9801-BS ソフトタイプ(黒)](https://the-only1.com/wp-content/uploads/2022/10/img_packing_hc9801-bs.jpg)
![HC9801 ハードタイプ(白)](https://the-only1.com/wp-content/uploads/2022/10/img_packing_hc9801.jpg)

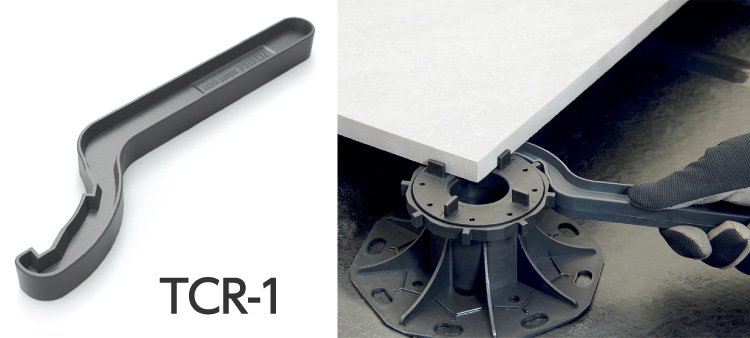

高さ調整レバー(¥200/本)
重量が大きくなってきた時に使用します。
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_lever01.jpg)
目地用シールスポンジ(¥350/m)
剥離紙をはがして壁面へ貼り付けます。
- ゴムスポンジ
- 色:グレー
- 6mm×15mm(15mm片面のり付)
- 目地幅:4mm幅~2mm幅圧縮
- 長尺カット販売
![目地用シールスポンジ MS-G 6×15](https://the-only1.com/wp-content/uploads/2022/10/img_sealsponge_ms-g_6x15.jpg)
![目地用シールスポンジ](https://the-only1.com/wp-content/uploads/2022/10/img_sealsponge_scene01.jpg)
![目地用シールスポンジ](https://the-only1.com/wp-content/uploads/2022/10/img_sealsponge_scene02.jpg)
立上り納め部材

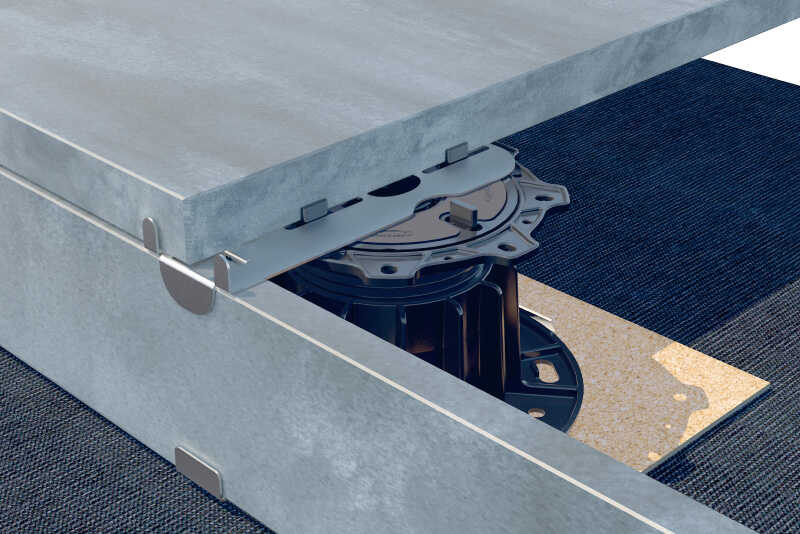

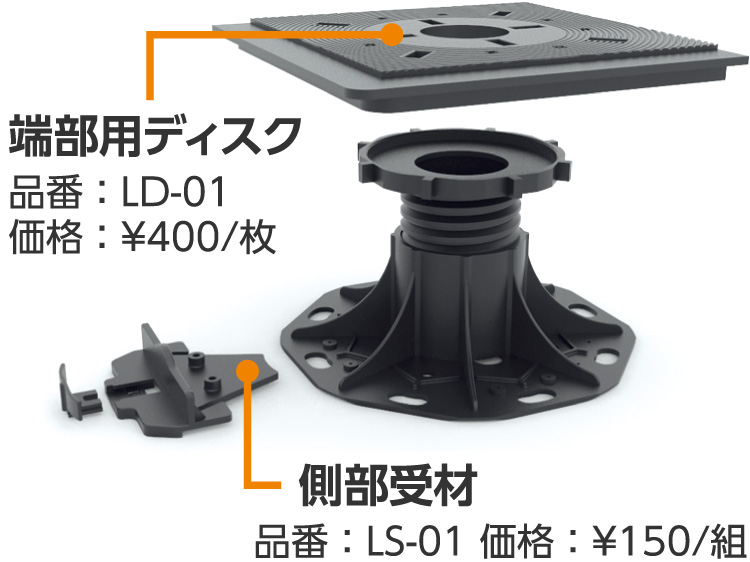

端部立ち上がり部には、側部受材LS-01と、端部用ディスクLD-01を使用して、側面立上りの蹴込部を同じセラミックタイルで仕上ることが出来ます。
![側部受材、端部用ディスク](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_tachiagariosame01.jpg)

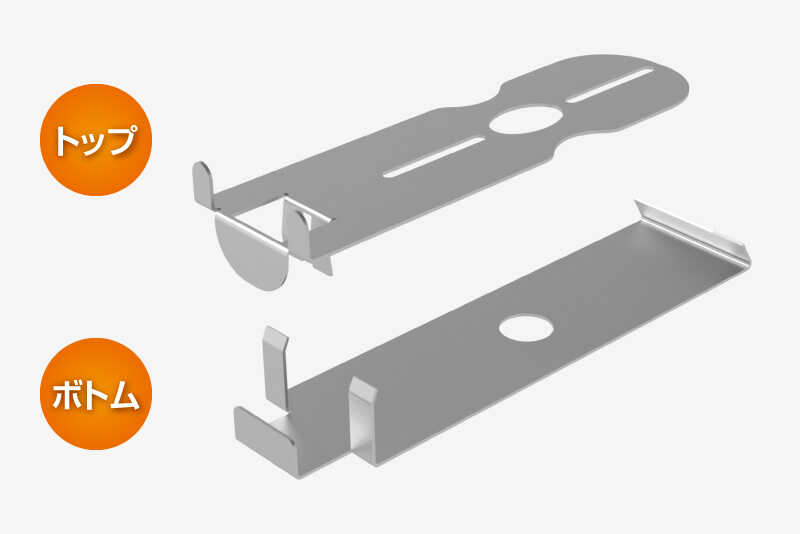

![※押さえ金物は別売りです。](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_tachiagariosame02.jpg)
![M06050 M06075](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_tachiagariosame03.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bs60_buzai_tachiagariosame04.jpg)
![BSW60 ウッドデッキ用](/wp-content/uploads/2018/09/title_item_fixplus_levelingsystem_bsw60.jpg)
![BSW60 ウッドデッキ用](/wp-content/uploads/2018/09/title_item_fixplus_levelingsystem_bsw60_sp.jpg)
ウッドデッキ用・BSW60
Fixplusレベリングシステムは、最小32mmから最大250mmまでの高さを調整できます。

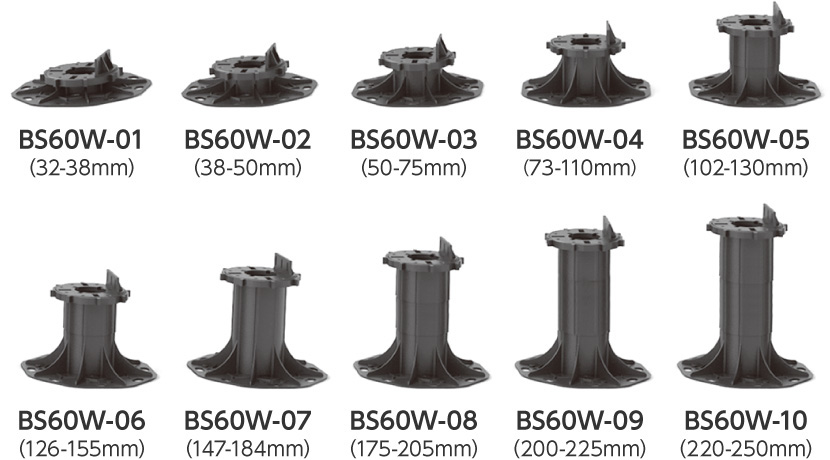

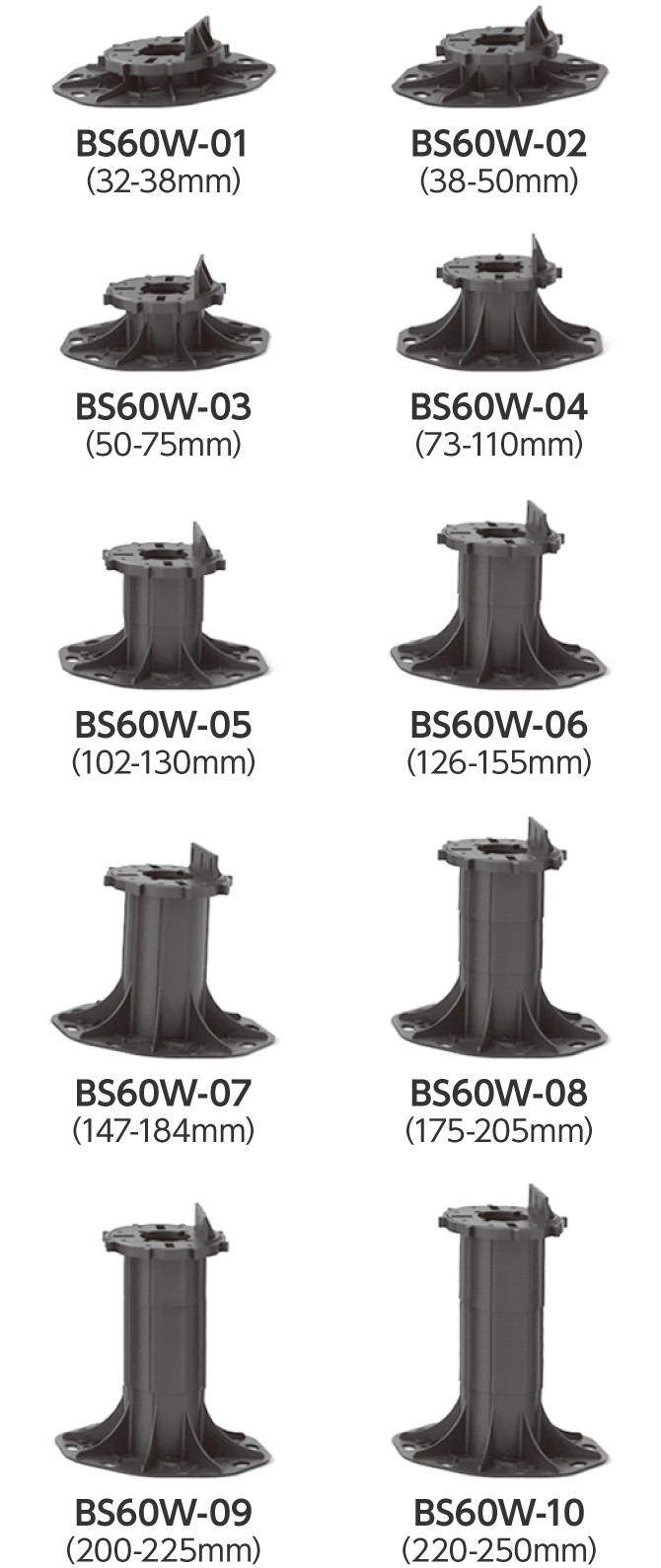

![BS60W-1(32-38mm) ~ BS60W-10(220-250mm)](/wp-content/uploads/2021/05/img_fixplus_levelingsystem_bsw60_lineup.jpg)
![BS60W-1(32-38mm) ~ BS60W-10(220-250mm)](/wp-content/uploads/2021/05/img_fixplus_levelingsystem_bsw60_lineup_sp.jpg)
価格表
品番 | セット価格 (1組・根太固定プレート WC9801を1枚含む) |
---|---|
BS60W-01 (32-38mm) |
500円 |
BS60W-02 (38-53mm) |
550円 |
BS60W-03 (53-75mm) |
600円 |
BS60W-04 (73-110mm) |
650円 |
BS60W-05 (102-130mm) |
800円 |
BS60W-06 (126-155mm) |
850円 |
BS60W-07 (147-184mm) |
900円 |
BS60W-08 (175-205mm) |
1,050円 |
BS60W-09 (200-225mm) |
1,100円 |
BS60W-10 (220-250mm) |
1,150円 |
簡単な施工方法とは

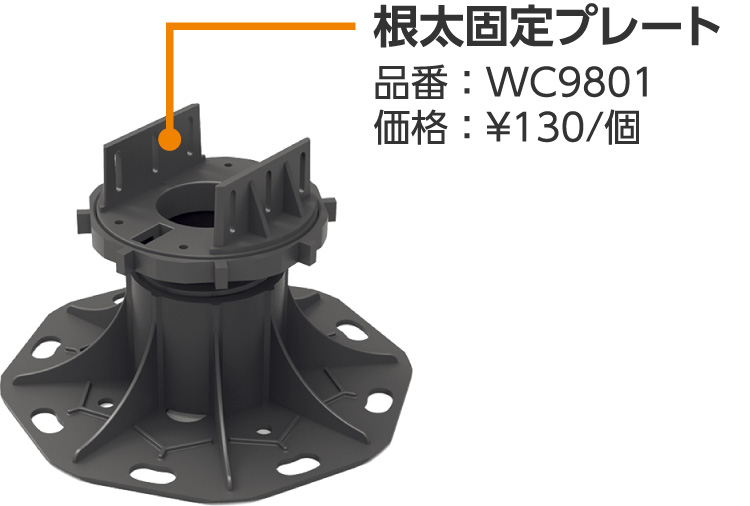

ウッドデッキの根太は根太固定プレートに横からビス固定するだけです。
![根太固定プレート](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bsw60_sekou01.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bsw60_sekou02.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bsw60_sekou03.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bsw60_sekou04.jpg)
端部立ち上がり部には、側部受材LS-01を使用します。側部受材LS-01に側面用根太をビスで固定することが出来ます。
![側部受材](/wp-content/uploads/2018/10/img_fixplus_levelingsystem_bsw60_sekou06_pc.jpg)
![側部受材](/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bsw60_sekou06.jpg)
![](/wp-content/uploads/2018/10/img_fixplus_levelingsystem_bsw60_sekou05_pc.jpg)
![](/wp-content/uploads/2018/09/img_fixplus_levelingsystem_bsw60_sekou05.jpg)
製品の耐荷重について
(製品1組あたり)
本体のスクリュー部を締め切った状態と、伸ばした状態での最大耐荷重は下記のとおりです。(製品センター部への垂直直接荷重ですので、設置場所や製品上部への設置部材の状況により異なります。)
![締め切った状態 最大耐荷重 2,000kg、伸ばした状態 最大耐荷重 1,400kg](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_weighting01.jpg)
その他の部材
Fixplusレベリングシステムは、作業性をさらに良くするオプション部材をご用意しています。
高さ調整敷設パット SP-10
厚物タイルの置き敷き施工に最適
高さ10mmから30mmまでの低い範囲での高さ調整には、「高さ調整敷設パット SP-10」をご用意しています。モルタルや接着剤を使用しない置き敷き施工ですので、タイルの交換や撤去が簡単に行うことが出来ます。20t厚のセラミックタイルや厚い石材などをコンクリートモルタル下地等の土間上に敷設施工(置き敷き施工)をする施工に使用します。
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_sp10_01.jpg)
高さ調整敷設パットSP-10は製品をスライドすることで、高さ10mmから15mmの範囲で1mm単位での調整が可能な敷設パットです。20mmセラミックタイルを、セメントモルタルや接着剤などを使用せずに敷設施工することが可能です。
SP-5を使用し5mmの厚さで重ねて使用することにより15mm~30mmまでの高さの調整を行うことが出来ます。
![SP-10 SP-5](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_sp10_02.jpg)
![SP-10用パッキン ソフトタイプ 黒 SPBP-1](https://the-only1.com/wp-content/uploads/2022/10/img_packing_spbp-1.jpg)
製品名 | 品番 | 製品サイズ (mm) |
重量 (袋当)kg |
価格 |
---|---|---|---|---|
敷設パット 本体 |
SP-10 | φ150×10t~15t | 1.9kg | ¥5,000/袋 |
高さ調整 プレート |
SP-5 | φ150×5t | 0.9kg | ¥3,000/袋 |
SP-10用 パッキン ソフトタイプ 黒 |
SPBP-1 | 1mm厚 | ─ | ¥100/枚 |
SP-10を使用して、10mm厚のセラミックタイルをDIYで施工した動画です。
10mm~15mmまでの高さが、製品目盛りで確認する事が出来る簡単施工な設計です。
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_sp10_03.jpg)
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_sp10_04.jpg)
目地幅調整タブは、2mm、3mm、4mmの専用目地タブから選べます。
![TC0002 TC0003 TC0004](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_sp10_05.jpg)
600角当たり耐荷重900kgまでの高荷重設計です。
![900kg](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_sp10_06.jpg)
舗石スペーサー PS70-03
屋外での厚物セラミックタイルの置き敷施工用
20t厚のセラミックタイルや石材などを、庭や公園などの砂利や芝生表面に直接置き敷き施工を行う場合に使用します。
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_ps7003_01.jpg)
特徴
- ①タイルや石材を敷設する際の目地幅を3mmに簡単に確保することが出来ます。
- ②石材間の目地幅を一定に保ち、雨水が石材表面に溜まらない様に排水しやすくします。
- ③スペーサーは目地タブ側面で切断カットすることが出来ますので、端部処理が綺麗に納まります。
![目地タブ、t=1.5mm、カット部分](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_ps7003_02.jpg)
PS70-03を使用した、ウッドデッキタイル20mmの施工例
ウッドデッキタイル20mmは、セラミックタイルの優れた特性により「高い耐候性・メンテナンスが簡単・リアルな木目調」と言った特徴を持った、ウッド調タイルデッキを作るための20mm厚セラミックタイルです。PS70-03を使用した施工が可能です。
![ウッドデッキタイル20mm 施工例 芝生に直置き](https://the-only1.com/wp-content/uploads/2021/03/img_wooddecktile_example_spacer.jpg)
PS70-03を使用して、ウッドデッキタイル20mmをDIYで置き敷き施工した動画です。
ウッドデッキタイル20mmの詳細はこちらからご覧ください。
製品名 | 品番 | 製品 目地幅 (mm) |
1袋 入数 |
重量 (袋当) kg |
価格 |
---|---|---|---|---|---|
舗石 スペーサー |
PS70-03 | 3 | 20 | 0.13 | 2,000円 |
コーナー保護カバー
セラミックタイルの角欠けや割れを防止
高価なセラミックタイルや石材などの角欠けや割れを防止するためのプロテクターです。
特徴
- ①工場での取り扱い、輸送や搬入時、施工時の取り扱いの破損を防止します。
- ②取り付け、取り外しは簡単に行えます。
- ③何度でも再利用が可能です。10mm厚と20mm厚の2種類があります。
![](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_other_corner_cover_01.jpg)
製品名 | 品番 | 製品 適応厚 (mm) |
1袋 入数 |
重量 (袋当) kg |
価格 |
---|---|---|---|---|---|
コーナー 保護カバー 10t用 |
CP-10 | 10 | 4 | 0.2 | 1,000円 |
コーナー 保護カバー 20t用 |
CP-20 | 20 | 4 | 0.3 | 1,500円 |
※お願い
レベリングシステムで20mmセラミックタイルデッキを施工する際は、タイル勾配がレベルになる様に施工を行います。雨水が表面張力でタイルの表面に残る場合は、ほうきやゴムへら等で目地隙間に、水を落としてご使用下さる様にお願いいたします。
カタログダウンロード
![Fixplusレベリングシステム カタログ](https://the-only1.com/wp-content/uploads/2018/09/img_fixplus_levelingsystem_catalog.jpg)
こちらより、カタログをダウンロードしていただけます。
施工手順書ダウンロード
![Fixplusレベリングシステム カタログ](https://the-only1.com/wp-content/uploads/2019/12/img_fixplus_levelingsystem_procedure.jpg)
こちらより、施工手順書をダウンロードしていただけます。
CADデータダウンロード
BS60シリーズ
- BS60-01~BS60-10(厚物セラミックタイル用)
- コーナー部標準納まり図(水平・BS60)
- コーナー部標準納まり図(5%勾配・BS60+SCL001)
- 端部立上り部詳細図(水平)
- 端部立上り部詳細図(5%勾配)
ジャイアントレベリングシステム
- デッキ台座(束)GL-L/GL-XL
- デッキ台座(束)GL-L+SL-10D/
GL-XL+SL-10D(スロープレベラー2.0使用時)
